摘要：

激光焊接頭作為金屬材料的焊接工具是大多數人所熟知的。然而，由于塑料焊接頭工具仍然相對先進，大多數人可能對此知之甚少。激光焊接頭工具，超聲波焊接頭工具，振動焊接頭工具和熱板焊接頭工具等，被廣泛應用于樹脂塑料領域。

近年來，隨著國內激光應用技術和激光焊接頭設備的不斷發(fā)展，越來越多的廠商開始引入塑料激光焊接頭技術。最初被認為是“高大上”的技術逐漸得到了公眾的認可。由于激光焊接頭技術具有焊接美觀，焊接速度快，焊接強度高的優(yōu)點，因此逐漸被汽車領域所采用。例如，激光焊接可用于焊接Automobiletaillight中的燈罩和燈罩。

激光頭設備的分類

根據激光頭激光發(fā)射設備的不同結構，激光照射模式可分為連續(xù)照射模式，反射模式和全周照射模式。

一、激光焊接頭焊接方法的分類

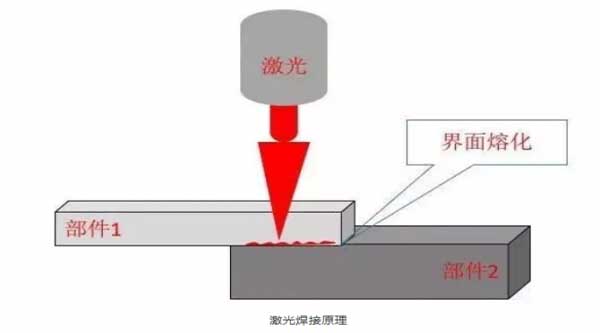

激光焊接原理

部件1由透明材料制成，部件2由不透明塑料制成。激光束穿過部件1到達部件2.部件2和部件1之間的界面吸收激光能量。當能量集中到一定程度時，界面處的塑料將熔化。當對上部和下部施加一定的壓力時，兩部分熔合在一起，并且兩部分在冷卻后熔合成一個整體。

1、激光焊接頭的特點

（1）焊接時間短，一般只需幾秒鐘; （2）形狀自由度高;激光路徑是可控的; （3）可用于精密焊接; （4）外觀美觀，毛刺少，適用于外觀要求高的部件; （5）自動化程度高; （6）熱影響區(qū)域小，可實現局部加熱。

2、激光焊接頭的限制

（1）上層部件要求能夠通過激光，不透明塑料不能用激光焊接; （2）設備投資成本高; （3）專業(yè)技術要求高，因此有必要對激光成形路徑，速度和照射時間有一定的了解。

二、激光焊接頭的焊接工藝

激光焊接的四個步驟：

首先，安裝并擰緊夾具上的兩個部件。其次，通過控制設備發(fā)射激光，確保在部件界面處產生足夠的熱量以熔化塑料。第三，通過對部件施加一定的壓力，兩部分的熔化部分在擠壓作用下熔化成一個整體。最后，通過關閉激光照射并保持一定壓力一段時間來冷卻這兩部分，最后實現兩部分的焊接。

三、激光焊接頭焊接的流程參數管理

1.激光頭功率：

激光頭功率是影響激光焊接頭質量的重要因素，激光頭功率不足是導致焊接強度不足甚至界面剝落的重要因素。激光頭功率是日常管理的重中之重。激光頭功率衰減定律是日常管理中必須明確的重要工作。

2.激光頭激光速度（焊接時間）：

這是確保焊接強度的重要參數。如果激光頭光束速度太快，則熔化深度可能不足。如果激光頭光束速度太慢，則毛刺可能太大并且焊接強度可能降低。

3.壓力（行程容積）：

對于不同的生產線，管理參數不同。為了通過壓力確保焊接強度，必須確保壓力的準確性和壓力的壓入角。如果通過行程量確保焊接強度，則需要通過定期檢查來確定定位銷的磨損狀況和異物的附接條件。

4冷卻時間：

冷卻時間是確保兩個部件最終能夠有效連接在一起的重要參數。足夠的冷卻時間可以有效地確保兩個部件的熔化部分可以集成。

在日常管理工作中，除了工藝參數的管理外，還需要對夾具進行定期抽查。如果夾具移位或附著有異物，則安裝后兩部分的焊接部分可能不在同一水平面上。這樣，某些部件的焊接強度可能不足或在焊接過程中不會發(fā)生有效的焊接。當然，確保零件不變形或收縮也是確保焊接質量的重要部分。

四、質量控制項目管理

1.焊接頭焊接的強度：

通過拉伸試驗機測試焊接強度是否符合規(guī)范要求，這是確認焊接質量是否合格的重要特征。如果不是，則需要調整工藝參數以確保滿足規(guī)范。

2.焊接頭焊接的深度：

也稱為下沉或溶解一代。它主要證實了兩部分熔化后有效結合了多少塑料，這是保證焊接強度的重要參數。

3.種破壞方式：

通過部件損壞實驗，定期確認焊接位置是否存在界面剝落。只有母金屬損壞才能保證焊接強度最佳。

4.偏移：

兩部分的中心線是否有偏差。如果兩個部件的相對偏移相對較大，則焊接強度可能不足。

推薦閱讀《智能激光切割頭助力農機裝備產業(yè)升級》
